Termisk film præ-coating lamineringsmaskine

I jagten på produktionseffektivitet og miljøstandarder i dag, er den traditionelle belægningsproces, lim, tørring blevet en flaskehals. Hongqiang lancerede som innovatør af Kinas filmteknologi en højkvalitets ZDFM-E Thermal Film Pre-coating lamineringsmaskine designet specifikt til brug af præ-coated (limfri) film og optimeret design. Det opgiver komplekse lim- og tørresystemer og kan kun belægges ved præcis varme og tryk. Dette gør dens struktur enklere, lavere energiforbrug (samlet effekt er kun 30KW), mere stabil hastighed (20-100 m/min), velegnet til varmt og varmt tryk, hurtige produktionsscenarier.

Send forespørgsel

Produkt beskrivelse

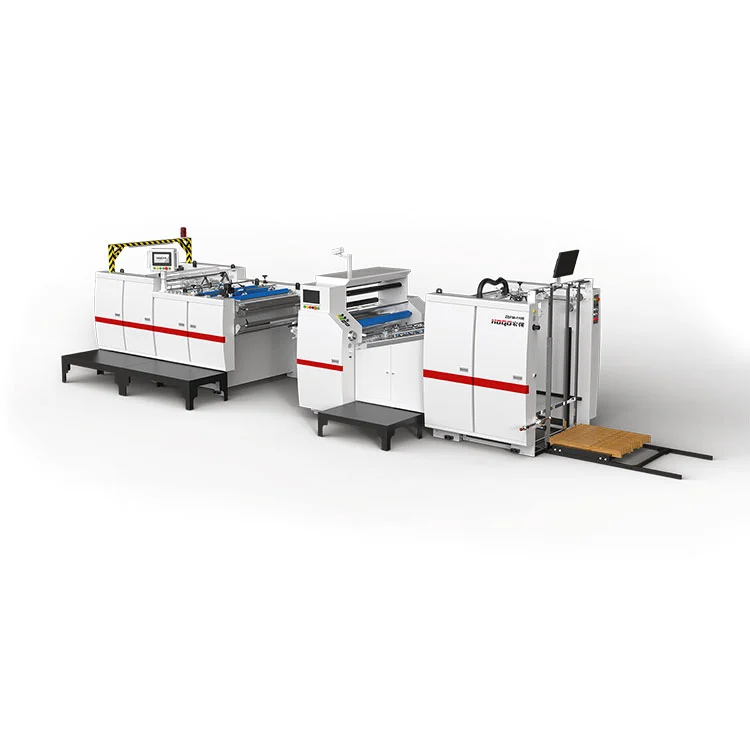

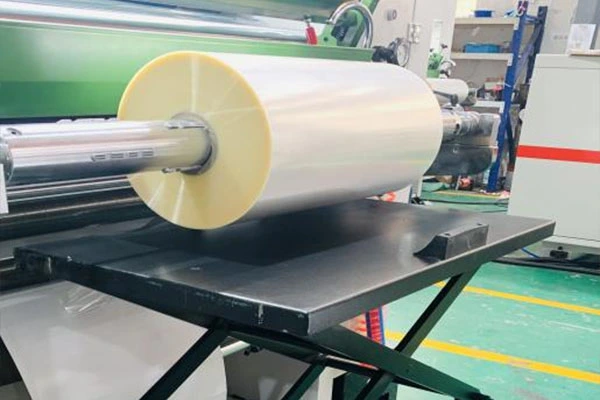

ZDFM-E termofilm-præcoating-lamineringsmaskinen fra Hongqiang er designet til brug med præcoatede (limfri) film, hvilket eliminerer behovet for separate lim- og tørreenheder. Dette forenklede design reducerer det samlede strømforbrug til ca. 30 kW og understøtter driftshastigheder fra 20 til 100 m/min, hvilket gør den velegnet til hurtige termiske lamineringsapplikationer. Maskinen inkorporerer patenteret elektromagnetisk opvarmningsteknologi, som når driftstemperaturen på omkring fem minutter og rapporteres at forbruge omkring 33 % mindre energi end nogle konventionelle systemer, sammen med en støbejernsramme for strukturel stabilitet. En strømlinet konfiguration kan bidrage til lavere anskaffelsesomkostninger, reducerede vedligeholdelseskrav og stabil drift, mens valgfrie funktioner såsom hydrauliske filmvogne tilføjer bekvemmelighed. Til operationer med fokus på præ-coated filmbehandling tilbyder dette udstyr en afbalanceret tilgang til effektivitet og omkostningseffektivitet.

Produktparameter (specifikation)

Model navn	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Maks. papirarkstørrelse (B*L)	800mm*820mm	1080*880 mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Papirarkstørrelse (W*L)	220mm*230mm	350*280 mm	350mm*280mm	350mm*280mm	350mm*280mm
Lamineringshastighed	15-90m/min (servostyret)	20-100m/min (servostyret)	20-100m/min (servostyret)	20-100m/min (servostyret)	20-100m/min (servostyret)
Papirtykkelse	100-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡
Produktionskraft	15KW	15KW	15KW	15KW	15KW
Samlet kraft	35KW	35KW	35KW	35KW	35KW
Lufttilførsel	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa	1000L/min 0,8Mpa
Strømforsyning	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W

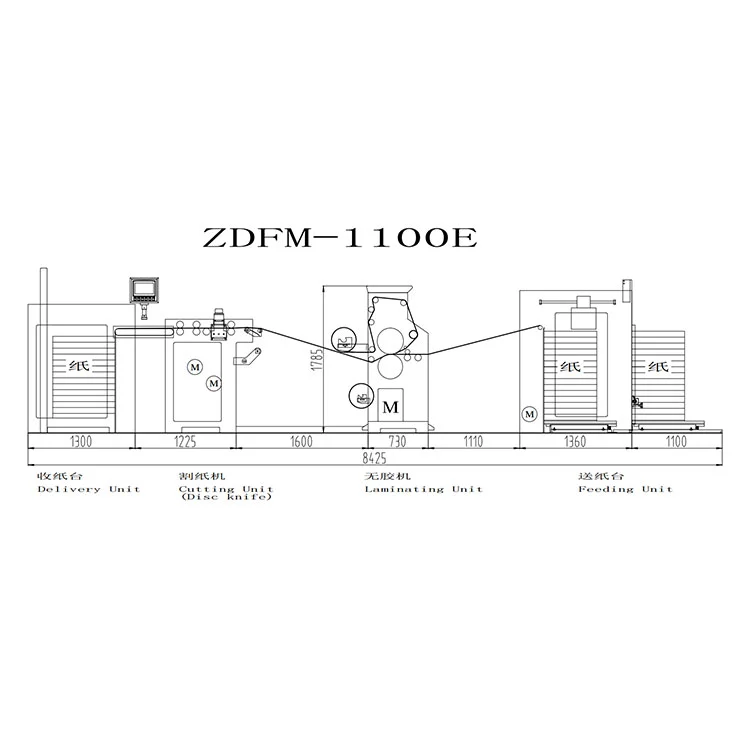

Overordnede dimensioner (LBH)	7570mm1850mm2000mm	824521502000 mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Vægt	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Overlap præcision	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Vandbasefilmtykkelse (almindelig)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Forbelægning limfilmtykkelse (almindelig)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Non-stop fodringshøjde	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Samlerpapirhøjde (inkl. palle)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Beholder	40 HQ	40 HQ	40 HQ	40 HQ	40 HQ
HS kode	8439300000	8439300000	8439300000	8439300000	8439300000
Materialekompatibilitet	OPP, BOPP film; papirsubstrater; stive emballagematerialer	OPP, BOPP film; papirsubstrater; stive emballagematerialer	OPP, BOPP film; papirsubstrater; stive emballagematerialer	OPP, BOPP film; papirsubstrater; stive emballagematerialer	OPP, BOPP film; papirsubstrater; stive emballagematerialer

Funktion og funktioner:

1. Overholdelse af national standard

Fuldstændig mekanisk design med sikkerhedsprotokoller og komponenter certificeret af Kinas højteknologiske industristandarder.

2. Urokkelig stabilitet

Støbejerns hovedramme sikrer vibrationsfri, ultrastabil drift, selv under tunge cyklusser, mere end 20 års levetid.

3. Præcisionspapirfremføring

Servostyret indføringssystem garanterer jævn papirtransport uden papirstop med automatisk justering.

4. Smart Alignment-teknologi

Servo-drevet papirjusteringsmekanisme opnår ±1,5 mm positioneringsnøjagtighed for fejlfri kanttilpasning.

5. Banebrydende varmesystem (3-zone segmenteret elektromagnetisk varmevalse)

Øjeblikkelig opvarmning (når 100°C på 5 minutter - 6×hurtigere end konventionelle ruller.)
Høj konstant temperaturpræcision (vedligeholder limens ensartethed for at forbedre overfladeeffekten af laminering selv ved høje hastigheder.)
Energibesparelse (Aktiverer den anden zone for små formater ≤720 mm, hvilket reducerer energiforbruget med 33 %).
Længere levetid （Målrettet opvarmning reducerer slid på gummiruller og reducerer vedligeholdelsesomkostningerne.）

6. Intelligente driftstilstande

ZDFM-E: One-touch fuld automatisering (Automatisk fremføring, limpåføring, trykpumpning og aflastning, skæring og stabling).

ZDFM-S: Intelligent assisteret kalibrering (Ved at indtaste arkstørrelser via HMI justerer de 11 servoenheder automatisk deres positioner inden for 1 minut).

7. Produktivitet uden nedetid

Kontinuerligt pladeskiftsystem eliminerer nedetid, hvilket øger output med 100 %.

8. Proceskontrol i realtid

Indbygget overvågning bagfra med IoT-forbindelse til 24/7 fjernbetjeningsdiagnostik.

9. Kernekomponenter fra verdensledere

Elektriske systemer: Schneider Electric (FR), Omron (JP).

Disc Knive Device (Standard)

1.Skiveknivener udstyret med4 klinger, som kan klippe filmen vedprodukt fælles positionveddreje skiveknivens anordning.

2.Vandret skæringbedre kan klippe filmen udenbeskadige papirets overflade, kontrolleret af enseparat frekvensomformer, oghastighed kan frit vælgesat klare forskellige situationer.

Slibeskæreanordning (standard)

1.Slibehjulsskærerensliber effektivtfilmens overflade i skødetuden at beskadige det trykte lag. Det samarbejder med hoppevalser‌, hvilket muliggørhurtig adskillelse af materialet. Særligt velegnet tilbehandling af trykfølsomt klæbemiddel (PSA) .

2.Sprængrullernevedtager enselvudviklet papirtrækmekanisme, som brugerhastighedsforskeltilhurtigt brydefilmen ogadskille papiret. Det opnår produktingen halefilm og ingen rullefilm.
